一、產品介紹：

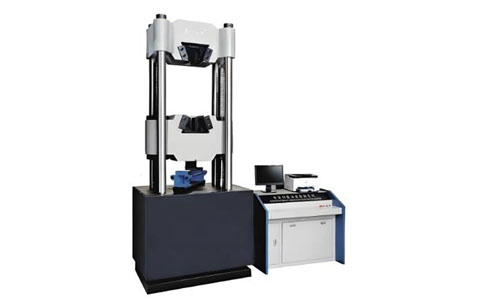

絕緣子鋼帽拉力試驗機是用于測試絕緣子鋼帽抗拉伸性能的設備。它具有高精度、自動化程度高、操作簡便等特點，廣泛應用于各種拉力測試場合。該試驗機通過電機驅動傳動裝置，使夾具以一定的速度對絕緣子鋼帽施加拉伸力，力值傳感器實時測量拉力的大小，并將信號傳輸給控制系統和顯示裝置，當鋼帽達到屈服或斷裂時，記錄下相應的拉力值和位移等數據，從而得到鋼帽的拉伸強度、屈服強度、伸長率等力學性能指標。

執行標準：

JB/T 8178-1999《懸式絕緣子鐵帽 技術條件》

GB/T775.3-2006《絕緣子試驗方法 第3部分:機械試驗方法》

二、技術參數：

MAX試驗力：300kN

試驗力測量范圍：2% - 1**%

試驗力測量精度：±1% FS

位移測量精度：±0.01mm

加載速度：0.01 - 500mm/min

試驗空間：500-1000mm

夾持方式：自動夾緊

數據采集頻率：≤10Hz，

電源要求：AC 220V，50Hz

重量：約1900kg

三、設備組成部分

1、主機部分：包括機身框架、工作臺、傳動裝置等，為試驗提供穩定的支撐和動力傳輸。機身框架通常采用高強度鋼材焊接而成，具有足夠的剛度和穩定性，以承受試驗過程中的大力值。

2、夾具系統：根據絕緣子鋼帽的形狀和尺寸設計專門的夾具，確保在試驗過程中鋼帽能夠被牢固地夾持，且力能夠均勻地傳遞到鋼帽上，避免出現局部應力集中而導致試驗結果不準確。

3、測力系統：由力值傳感器、放大器和顯示儀表等組成，力值傳感器是關鍵部件，它能夠將作用在鋼帽上的拉力精確地轉換為電信號，經過放大器放大后在顯示儀表上顯示出實時的拉力數值，測力精度通常較高，一般能達到 ±1% 以內。

4、控制系統：可實現對試驗過程的自動化控制，包括設定試驗參數（如加載速度、試驗終止條件等）、控制電機的運行、數據采集和處理等功能。具備數據存儲、打印報表、曲線繪制等功能，方便試驗人員對試驗結果進行分析和管理。

四、設備主要功能介紹：

1、絕緣子鋼帽破壞性拉伸試驗----鋼帽斷裂

2、非破壞性抽檢試驗----設定載荷保載30s

3、扭轉符合試驗模塊-----測試鋼帽抗扭性能

4、添加相關輔具---可做壓縮、彎曲試驗

五、絕緣子鋼帽機械拉伸破壞試驗方法如下：

絕緣子鋼帽試樣如圖所示：

六、應用領域

主要應用于電力行業的絕緣子生產企業、電力檢測機構以及相關科研單位等。在絕緣子生產過程中，用于對鋼帽進行質量控制和性能檢測，確保鋼帽的拉伸強度等力學性能符合相關標準和產品設計要求；在電力檢測機構和科研單位中，用于對不同類型、不同規格的絕緣子鋼帽進行力學性能研究和試驗分析，為絕緣子的優化設計和產品升級提供數據支持。
