一、產品介紹：

絕緣子機電負荷破壞試驗機是專門用于測試絕緣子機械性能和電氣性能的綜合性試驗設備。它通過模擬實際運行中的機械負荷和電氣負荷，檢驗絕緣子在復雜工況下的可靠性、耐久性和安全性，確保其符合相關標準要求。

絕緣子機電負荷破壞試驗機可以對絕緣子兩端同時施加電壓和拉力，其特點為在高電壓通電下，能保持較高負荷力值，并能用球窩連接各類絕緣子，實現絕緣子機電破壞負荷試驗。

執行標準：

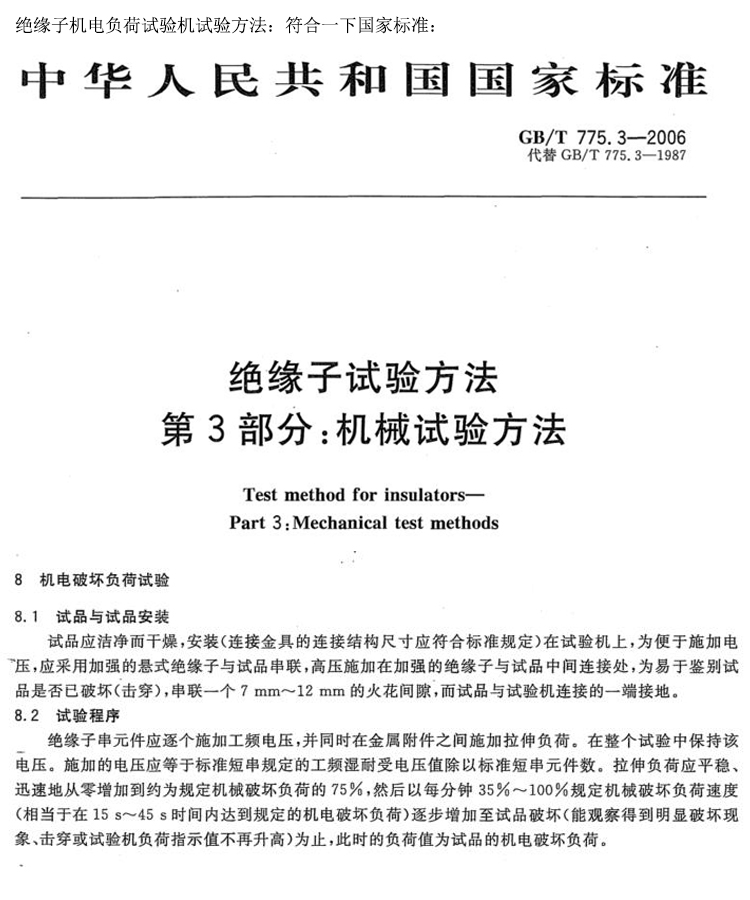

GB/T 775.3-2006《絕緣子試驗方法 第3部分機械試驗方法》

GB/T 1001.1-2003《標稱電壓高于1000V的架空線路絕緣子 第1部分 交流系統用瓷或玻璃絕緣子元件——定義、試驗方法和判定準則》

GB/T 19519-2004《標稱電壓高于1000V的交流架空線路用復合絕緣子--定義、試驗方法及驗收準則》

GB/T 22709-2008《架空線路玻璃或瓷絕緣子串元件 絕緣體機械破損后的殘余強度》

GB/T 4056-2008《絕緣子串元件的球窩連接尺寸》

二、技術參數：

試驗力：1000kN

MAX拉伸空間（不含連接金具）：800mm

動夾頭可調整行程：800mm

測量范圍：10-1000kN

測量量程：全程不分檔

測量精度：±1%

MAX工作空間（含加載行程）：1125mm

加載行程：200mm

位移測量精度：±1%

加載速度：0-100mm/min無級可調

動夾頭調整速度：200mm/min

連接金具：可根據試驗要求加工配套的金具

變壓器電壓：0-100kV

變壓器容量：10kVA

電壓波動范圍：±5%

頻率范圍：48-62Hz

配置防護墻(鋼絲網帶門結構)并具有立柱防護網：1000*650mm

三、安全保護配置

1.當試驗力超過大試驗力的2％～5％或設定值時，過載保護；

2.當試樣破斷后，自動停止試驗；

3.當活塞移動到極限位置時，行程保護；

4.當后夾頭座移動到極限位置時，行程保護；

5.試驗區域有防護罩，保護試驗人員的安全；

6.油溫、液位、油阻保護與指示裝置；

7.當出現緊急情況時，直接按下控制柜上的急停按鈕，斷電保護。

五、設備重要特點：

1、實現絕緣子通電帶電拉伸試驗，全面檢測絕緣子的力學性能。臥式框架結構，高剛性、高穩定性的負荷機架。

2、穿銷式空間調整結構,高強度、高精度定位銷，快速定位。

3、伺服測控系統，自動、手動、定荷操作;載荷保持、應力-應變控制、循環控制及自編程控制等多種控制方式。

4、高精度測力器，線性寬，穩定性好，保證載荷的測力精度。

5、獨特設計的安放、定位、調整機構。

6、雙控雙向液壓油缸，快速試驗，快速返回。

7、多重保護功能：軟件和硬件兩級保護;試驗力過載保護；過流、過壓保護;液壓缸限位保護；液壓系統過載溢流保護；試樣破斷時安全保護/防護網；操作提示向?qū)ПＷo(hù)，試驗結束自動保護。
