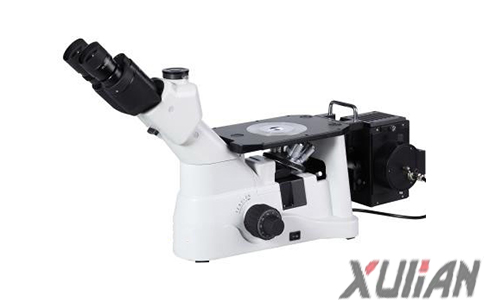

一、產品概述
本產品可提供優越的圖像質量和穩固可靠的機械結構，操作簡便，附件齊全，廣泛應用于教學科研金相分析以及工廠實驗室材料檢測。
二、結構簡介
目鏡及物鏡
高眼點、超寬視野平場目鏡，PL10x/22mm，提供更加寬闊平坦的觀察空間并可加裝用于測量的各類測微尺，無限遠平場消色差超長工作距zhuan業金相物鏡，無蓋玻片設計。
觀察筒
鉸鏈?zhǔn)饺?，視度可調節，45°傾斜，可進行攝影攝像，對觀察圖像進行采集和保存，配置電腦和zhuan業軟件實現圖像分析。
調焦機構
低手位粗微調同軸調焦機構，帶有粗調松緊調節裝置，粗調每轉行程38mm，微調精度0.002mm。
照明系統
帶可變光闌和zhong心可調視場光闌的反射式柯拉照明器，自適應90V-240V寬電壓，12V50W進口鹵素?zé)?，有效保護和延長鹵素?zé)襞莸氖褂脡勖?br /> 載物臺
可加裝同軸低手位調節移動尺及載物臺延伸板，拓展應用空間，滿足不同需求客戶的使用。
三、技術參數

光學系統	無限遠色差校正光學系統
觀察筒	鉸鏈?zhǔn)饺款^，45°傾斜，瞳距調節范圍：54-75mm，單邊視度調節±5屈光度分光比：雙目100%，雙目:三目=80%:20%
目鏡	高眼點大視野平場目鏡PL10X22mm
物鏡	無限遠長工作距平場消色差金相物鏡：LMPL5X /0.15 /WD10.8
	無限遠長工作距平場消色差金相物鏡：LMPL10X/0.3 /WD10
	無限遠長工作距平場消色差金相物鏡：LMPL20X/0.45 /WD4
	無限遠長工作距平場半復消金相物鏡：LMPLFL50X/0.55 /WD7.8
轉換器	五孔轉換器
調焦機構	粗微調同軸，粗調每轉行程：38mm，微調每轉行程：0.2 mm，調焦精度：0.002mm，帶松緊調節裝置
載物臺	固定平臺：尺寸160X250mm
工作臺板	金屬載物臺板（zhong心孔Φ12）/金屬載物臺板（zhong心孔Φ25）/載物臺延伸板
移動尺	低位同軸機械式移動尺，行程120x78mm
反射照明系統	反射式柯拉照明器，帶可變孔徑光欄和zhong心可調視場光欄，自適應90V~240V寬電壓，12V50W鹵素?zé)?，zhong心可調，,亮度連續可調
偏光裝置	起偏鏡插片
	檢偏鏡插片,可360度旋轉
濾色鏡	Φ32mm綠/藍/中性
金相分析軟件	金相自動分析系統JX2015版本
	500萬像素圖譜攝像
	0.5X適配鏡
	測微尺 （精度為0.01mm）
