一、產品簡介
油田錨桿拉伸強度測試設備主要用于檢測煤礦錨桿、礦用錨桿、螺紋錨桿、中空注漿錨桿、中空錨桿、管縫式錨桿、玻璃鋼錨桿、鋼絲繩錨桿、預應力錨桿、錨固劑、錨索等的抗拉強度、屈服強度、拉拔試驗、延伸率、破斷強度等力學性能試驗。
二、油田錨桿拉伸強度測試設備技術參數1：
1.最大試驗力：600KN
2.試驗機等級：0.5級
3.試驗力分檔：全程不分檔等效四檔（全程分辨率不變）
4.試驗力有效測量范圍：0.2%～100%FS
5.試驗力測量準確度：優于示值的±1%
三、油田錨桿拉伸強度測試設備技術參數2：
1.油缸行程：150mm
2.立柱中心間距：540mm
3.螺紋鋼及錨固力拉伸輔具夾持直徑：Φ13～Φ40mm
4.鋼絞線拉伸輔具加持直徑：標配15.2mm
5.其它規格定制上下壓盤尺寸：Φ160mm
四、油田錨桿拉伸強度測試設備技術參數3：
1.活塞最大移動速度：70mm／min
2.下橫梁調整速度：120mm／min
3.供電電源：380V±10%/50Hz
4.油泵電動機功率：1.1kW
5.主機重量：2700kg
五、主機結構

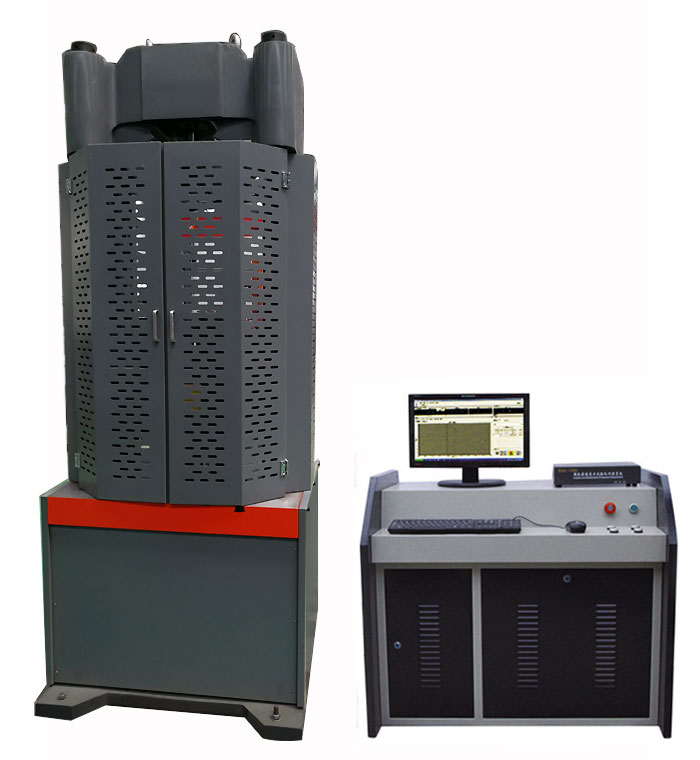

油田錨桿拉伸強度測試設備由四立柱雙絲杠油缸下置式主機及油源控制柜組成。拉伸空間位于主機上方，壓縮、彎曲試驗空間位于主機下方即中橫梁和工作臺之間。試驗空間的調整通過中橫梁移動來實現，中橫梁升降采用鏈條傳動。
油田錨桿拉伸強度測試設備試驗過程采用液壓手動加荷、傳感器測力、數顯表屏幕實時顯示最大力、具有自動存儲、打印功能。試驗完成后自動求取試樣的最大力、抗拉強度試驗、屈服強度。
相關產品推薦：鋼絞線拉伸試驗機，腳手架拉伸測試機
